9급 국가직 공무원 전기이론 필기 기출문제복원 (2025-04-05)

9급 국가직 공무원 전기이론
(2025-04-05 기출문제)

목록

1과목: 과목 구분 없음

1. 유효전력 800[W], 무효전력 600[VAR]인 단상 교류 회로의 역률은?

  1. 0.3
  2. 0.4
  3. 0.6
  4. 0.8
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 무한히 긴 두 개의 평행도선에 1[A]의 전류가 같은 방향으로 흐르고 있을 때, 평행도선의 간격만 2배로 증가한 경우 두 평행도선 사이에 작용하는 힘에 대한 설명으로 옳은 것은?

  1. 반발력이 작용하고, 크기는 1/4배가 된다.
  2. 반발력이 작용하고, 크기는 1/2배가 된다.
  3. 흡인력이 작용하고, 크기는 1/4배가 된다.
  4. 흡인력이 작용하고, 크기는 1/2배가 된다.
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 그림의 회로에서 R1과 R2 저항값의 차[Ω]는? (단, R1＋R2=10[Ω]이다)

  1. 2
  2. 4
  3. 6
  4. 8
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 그림의 평형 3상 회로에서 선간전압이 220[V]이고 한 상의 임피던스가 Z=4+j3[Ω]일 때, 선전류 I[A]는? (단, 전압과 전류는 실횻값이다)

(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 정전용량이 8[μF]인 평행판 축전기의 전압이 200[V]일 때, 축전기의 전하량 Q[C]는?

  1. 1.6×10-3
  2. 3.2×10-3
  3. 1.6×10-2
  4. 3.2×10-2
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 그림의 직렬회로에서 저항 R[Ω]과 리액턴스 X[Ω]는?(단, v(t)=40sin(120πt)[V]이고, i(t)=2sin(120πt-30°)[A]이다)

  1. ①
  2. ②
  3. ③
  4. ④
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 그림의 회로에서 전류 I[A]와 전압 V[V]는?

  1. ①
  2. ②
  3. ③
  4. ④
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. L1 = L2 = 2[mH] 인 두 코일을 (a), (b)와 같이 접속했을 때의 합성 인덕턴스 La[mH], Lb[mH]에 대한 설명으로 옳은 것은? (단, 두 접속 회로에서 결합 계수는 0.5이다)

  1. La는 Lb의 1/4배다.
  2. La는 Lb의 1/3배다.
  3. La는 Lb의 3배다.
  4. La는 Lb의 4배다.
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 그림의 회로에서 유효전력은 720[W]이고 역률은 0.6일 때, 무효전력 Q[VAR]와 인덕턴스 L[mH]은? (단, v(t)의 주파수는 1000/π[Hz]이다)

  1. ①
  2. ②
  3. ③
  4. ④
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

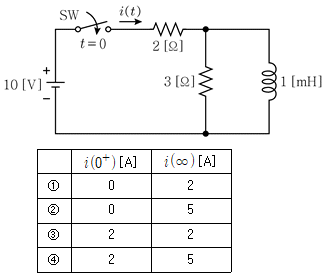

10. 그림의 회로에서 스위치 SW가 t=0에서 동작하여 닫힌 상태를 유지할 때, 초기 전류 i(0+)[A]와 정상 상태 전류 i(∞)[A]는? (단, 인덕터의 초기 전류는 0이다)

  1. ①
  2. ②
  3. ③
  4. ④
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 단상 교류전력에 대한 설명으로 옳지 않은 것은?

  1. 순시전력은 복소전력의 크기이다.
  2. 유효전력은 저항에서 실제로 소비되는 전력이다.
  3. 피상전력은 전압 실횻값과 전류 실횻값의 곱이다.
  4. 무효전력은 리액턴스에서 전원과 교환되는 전력이다.
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 평형 3상 회로의 △결선 부하에 대한 설명으로 옳지 않은 것은?

  1. 각 선전류의 위상차는 120°이다.
  2. 상전압과 선간전압의 크기가 같다.
  3. 상전류 크기는 선전류 크기의 √3배이다.
  4. 상전류와 선전류 사이의 위상차가 존재한다.
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

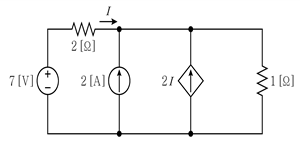

13. 그림의 회로에서 전류 I[A]는?

  1. 0.4
  2. 1
  3. 1.4
  4. 2
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

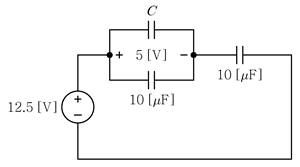

14. 그림의 회로에서 커패시턴스 C[μF]는? (단, 회로는 정상상태이다)

  1. 2.5
  2. 5
  3. 7.5
  4. 10
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

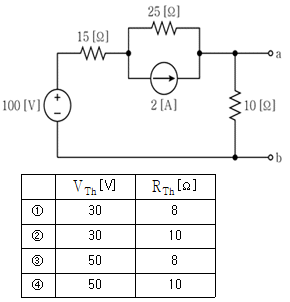

15. 그림의 회로에서 단자 a-b의 테브난 등가 전압 VTh[V]와 테브난 등가 저항 RTh[Ω]는?

  1. ①
  2. ②
  3. ③
  4. ④
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 저항 10[Ω]에 비정현파 전류 is(t)=3sin(ωt)+sin(3ωt) [A]가 흐를 때, 전류의 실횻값 Is[A]와 저항의 평균전력 P[W]는? (단, ω는 각주파수이다)

  1. ①
  2. ②
  3. ③
  4. ④
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

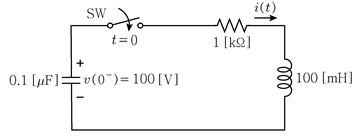

17. 그림의 회로에서 스위치 SW를 t=0에서 닫았을 때, 전류 i(t)[A]의 자연 응답 특성은?

  1. 무감쇠
  2. 과감쇠
  3. 부족감쇠
  4. 임계감쇠
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

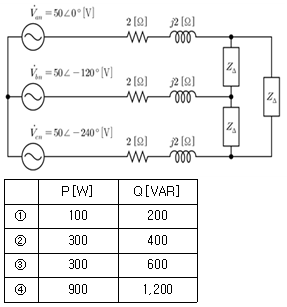

18. 그림의 회로에서 한 상의 부하가 Z△=3+j6[Ω]일 때, 3상 부하 전체의 유효전력 P[W]와 무효전력 Q[VAR]는? (단, 전압은 실횻값이다)

  1. ①
  2. ②
  3. ③
  4. ④
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

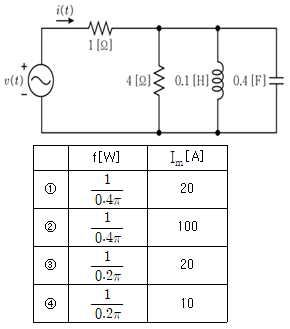

19. 그림의 회로에서 교류 전류의 진폭 Im[A]이 최소가 되는 주파수 f[Hz]와 이 주파수에서 전류의 진폭 Im[A]은? (단, v(t)=100sin(2πft)[V]이고, i(t)=Imsin(2πft+θ)[A]이다)

  1. ①
  2. ②
  3. ③
  4. ④
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

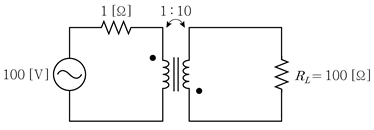

20. 그림의 회로에서 부하 저항 RL의 평균전력 P[kW]는? (단, 변압기는 이상적이고 전압은 실횻값이다)

  1. 2.5
  2. 5
  3. 7.5
  4. 10
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.
